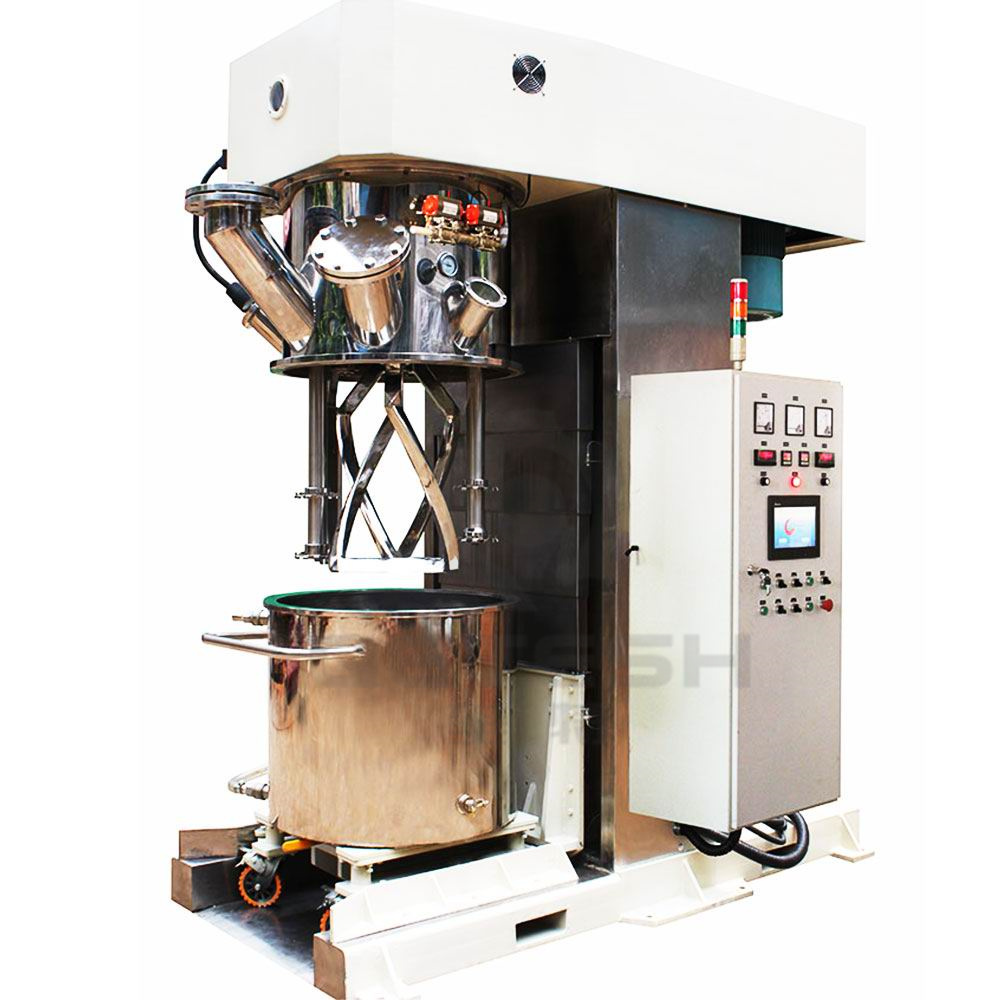

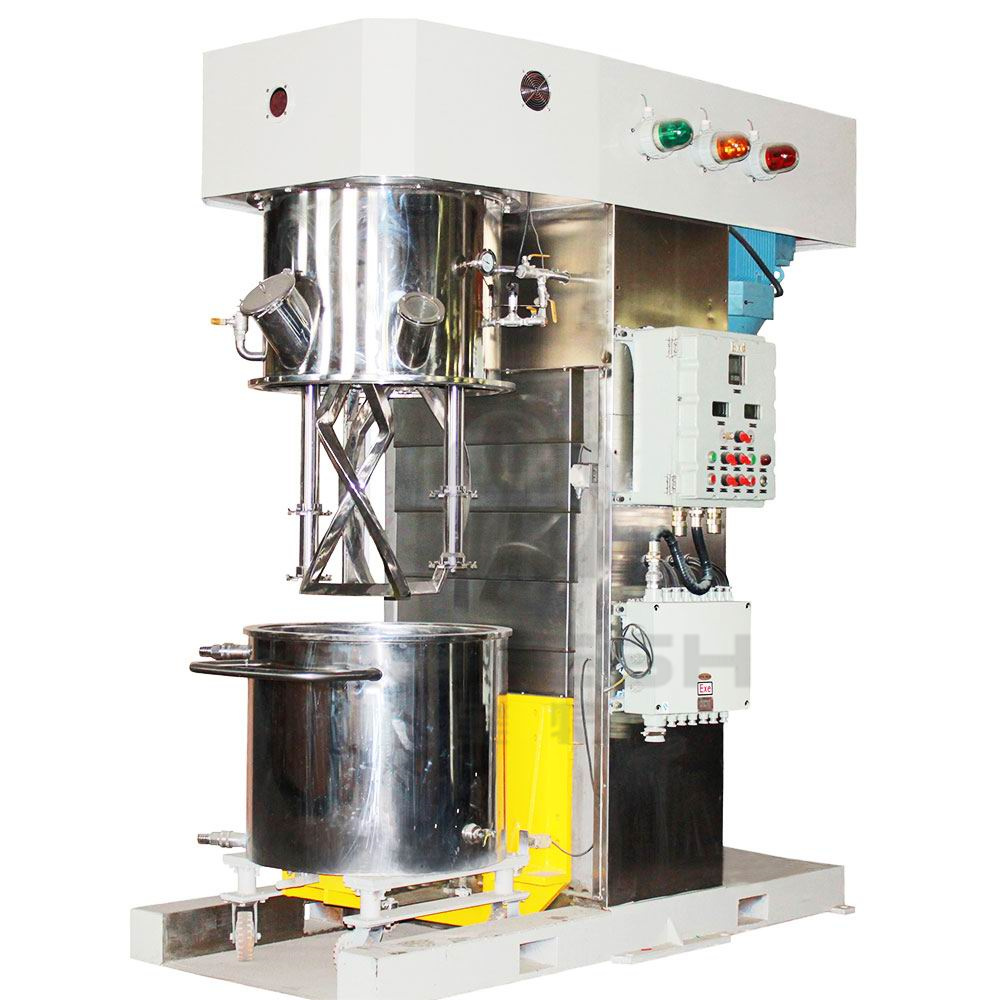

雙行星動力混合機是一種新型且對多種混合液體、粉體進行攪拌、溶解、分散、均質效率好的攪拌設備。該設備配有高速、低速、活動刮板部件,低速攪拌部件采用行星齒輪傳動,攪拌槳在公轉時也自轉,使物料上下及四周運動,從而在較短的時間內達到理想的混合效果。高速分散/乳化部件與行星箱一起公轉,同時高速自轉,使物料受到強烈的剪切與分散混合,罐體內壁為大型立車精加工,再經大型拋光機自動拋光,確保行星箱上的活動刮刀在旋轉時,把罐體內壁上的物料完全刮掉,其混合效果是普通混合機的幾到幾十倍。多應用于電池、有機硅膠、好油墨、染料、粘膠劑、高粘度涂料等化工產品的生產。
1、低間隙 槳與槳(4-6mm)、槳與桶壁(3-4)、槳與桶底(2-3mm)之間間隙低,攪拌漿相互間以及攪拌漿與攪拌罐內壁的間隙小,是攪拌罐全,具有高度的捏合效果,使物料在短時間內迅速相互滲透及捏合。
2、高分散/剪切低噪音 分散/乳化部件線速度可達到23M/S以上,零部件加工、專業工裝,零部件配合度高,磨損度小,運行更加平穩低噪音;滿負載運行下,營造低噪音工作空間。
3、耐腐蝕零泄漏 防腐蝕機械密封加上軟、靜等密封,行星傳動箱采用全密封結構,密封理念使得密封性能在傳統基礎上提高50%;真空度可達到-0.098MPa,并且真空保持度高,確保攪拌過程零污染。
4、高強度 根據不同的混合工藝(干法混料、濕法混料),經嚴格的強度計算,適合高黏度、高固含量電池正負極漿料、粘結劑使用。
5、集成化高 預混、攪拌、周轉、過濾諸環節無縫快拆式對接,與空氣無接觸??蒔LC全自動控制,速度、溫度、升降、真空系統,可集成在一張面板上控制。
6、選配性強 可選單分散單乳化麻花攪拌、雙分散麻花攪拌、雙分散槳葉攪拌以及升桶或升橫梁型等配置來滿足不同工況的生產需求。
型號 (Mode & Spec.) | LDPPM-2L | LDPPM-5L | TDPPM-10L | TDPPM-15L | TDPPM-20L | TDPPM-30L | TDPPM-60L | TDPPM-100L | TDPPM-200L | TDPPM-300L | TDPPM-500L | TDPPM-1000L | TDPPM-1500L | TDPPM-2000L | ||
攪拌桶規格 | Dia:×Dep. | Φ180×160 | Φ240×180 | Φ330×220 | Φ350×260 | Φ350×300 | Φ400×360 | Φ500×450 | Φ596×500 | Φ750×650 | Φ836×720 | Φ1000×830 | Φ1266×1000 | Φ1495×1080 | Φ1614×1200 | |
容積 | 設計 | liters | 3.8 | 8 | 16 | 15 | 29 | 45 | 88 | 138 | 287 | 395 | 650 | 1258 | 1895 | 2455 |
有效 | liters | 2 | 5 | 10 | 25 | 20 | 30 | 60 | 100 | 200 | 300 | 500 | 1000 | 1000 | 2000 | |
電機功率 | 攪拌 | KW | 0.75 | 0.75 | 2.2 | 2.2 | 2.2 | 4 | 5.5 | 7.5 | 11 | 18.5 | 45 | 55 | 75 | 90 |
分散/乳化 | KW | 0.75 | 1.5 | 3 | 3 | 3 | 4 | 5.5 | 11 | 22 | 30 | 55 | 75 | 55 | 75 | |
轉速 | 公轉 | RPM | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 60 | 52 | 40 | 35 | 30 | 30 | 26 |
攪拌 | RPM | 80 | 80 | 80 | 80 | 75 | 80 | 80 | 90 | 83 | 65 | 55 | 45 | 22 | 22 | |
分散/乳化轉速 | RPM | 3000/4500 | 3000/6000 | 4500 | 4500 | 4500 | 4500 | 3000 | 3000 | 2800 | 2200 | 2200 | 2200 | 650 | 600 | |
線轉速 | 分散線轉速 | m/s | 17 | 17 | 17 | 17 | 20 | 20 | 23 | 23 | 23 | 23 | 10.5 | 10.5 |
其它可選擇規格: TDPPM-50L、TDPPM-80L、TDPPM-150L、TDPPM-600L、TDPPM-800L、TDPPM-3000L
備注:
1、以上技術參數為奎特公司設備基本型配置,具體配置需要根據用戶實際生產工藝進行調整;
2、用戶同時可選擇上料系統、液壓出料系統、過濾系統、輸送系統、灌裝封口系統進行配套使用。
3、可增配超聲波攪拌系統,利用超聲波在液體中產生“空化”效應的特性而生產的效應,可用來乳化、攪拌、分散、助溶、提取、消泡脫氣、加速化學反應等。
